製品ラインナップ

弊社の鉄道車両用設備機器をご紹介いたします。

検修設備

鉄道車両の整備に必要不可欠な検修設備を製造しております。

製品カタログ
一括ダウンロード

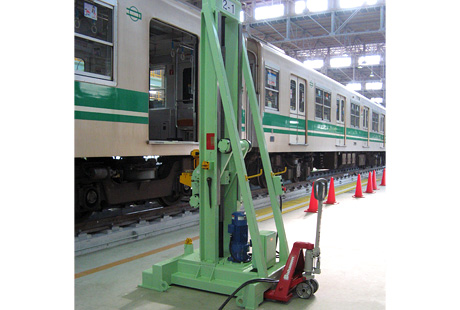

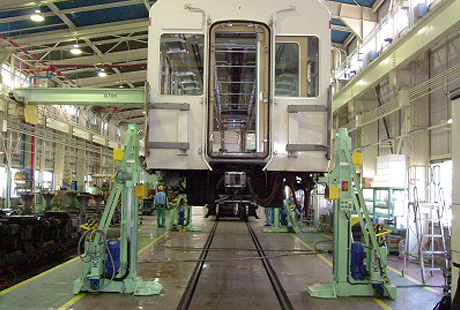

リフティングジャッキ

製品の特長
  • 安定性の最も高い、弊社独特のノコ歯ねじ上下支持方式を採用しています。
  • 簡易移動型は、狭い検修場での取り扱いが簡単です。
  • 様々な車両の形式、車体重量に合わせて、豊富なバリエーションがあります。
  • 完全同調式の機種は、昇降と車体の芯皿合せが容易です。
  • 製品画像
  • リフティングジャッキ
  • リフティングジャッキ

製品カタログをダウンロード

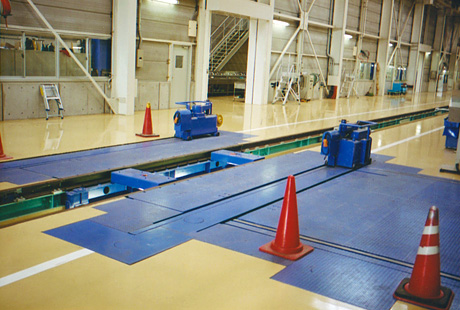

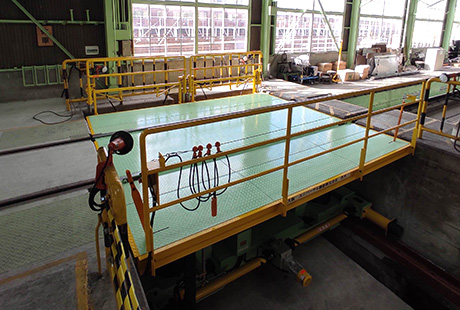

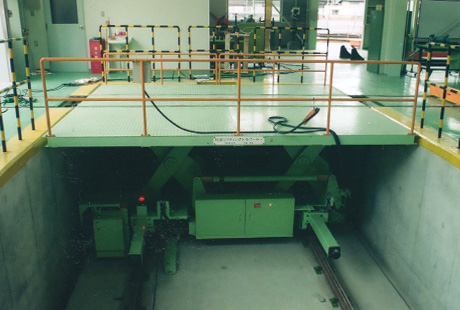

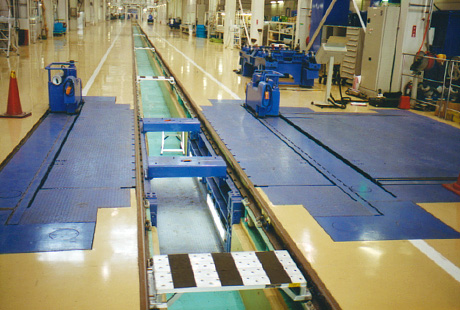

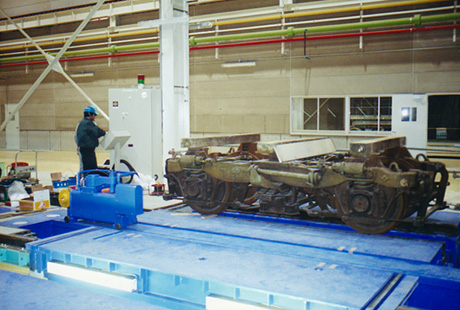

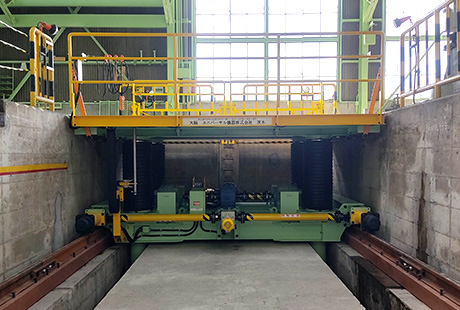

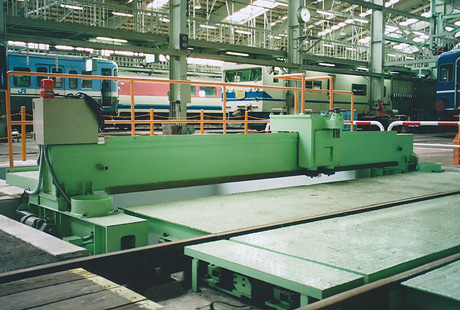

リフティングトラバーサー
(台車抜取トラバーサー、台車下降装置)

製品の特長
  • 各工場と作業に適した、最適なご提案をさせていただきます。
  • ご要望に合わせて、安価な機種、通常時に床面がフラットになる機種等、設計製作をさせていただきます!
  • シーザーリフト油圧方式では、軌道との締結はセーフティロック機構で行い安全性を確保します。
  • シーザーリフト油圧方式以外にも、4柱ねじ方式も製作可能です。
  • 車体支持装置は、任意位置で車体を保持できます。
  • 製品動画
  • 製品画像
  • リフティングトラバーサー(台車抜取トラバーサー、台車下降装置)
  • リフティングトラバーサー(台車抜取トラバーサー、台車下降装置)
  • リフティングトラバーサー(台車抜取トラバーサー、台車下降装置)
  • リフティングトラバーサー(台車抜取トラバーサー、台車下降装置)
  • リフティングトラバーサー(台車抜取トラバーサー、台車下降装置)
  • リフティングトラバーサー(台車抜取トラバーサー、台車下降装置)
  • リフティングトラバーサー(台車抜取トラバーサー、台車下降装置)

製品カタログをダウンロード

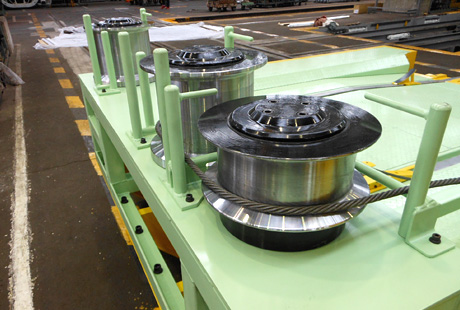

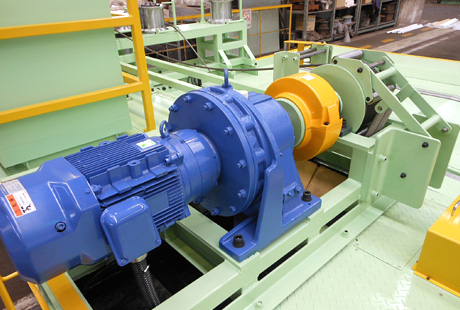

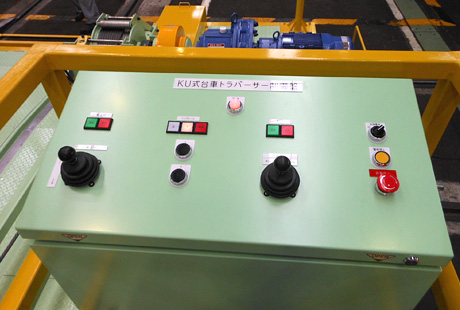

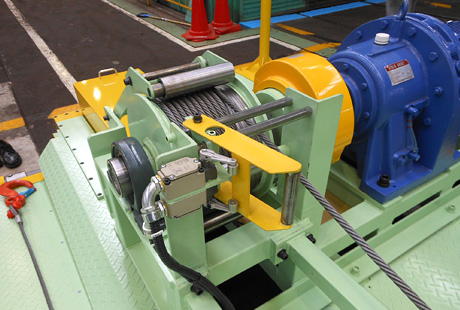

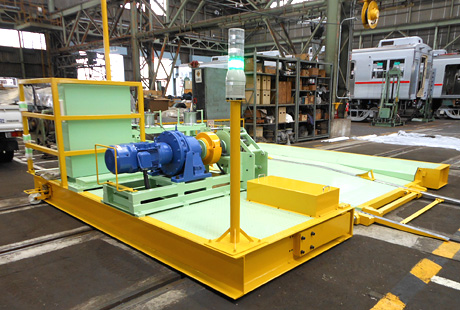

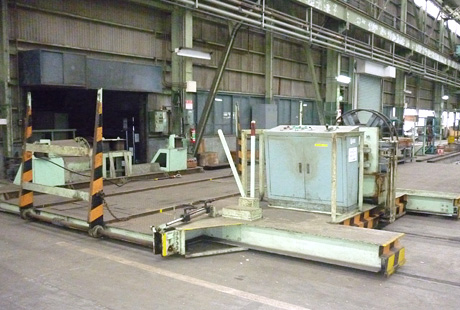

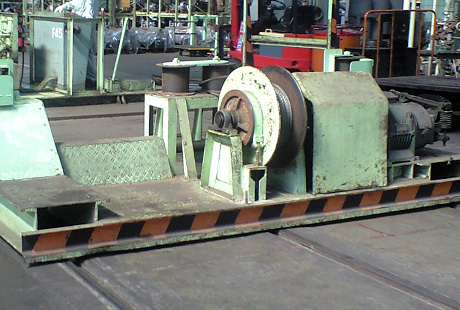

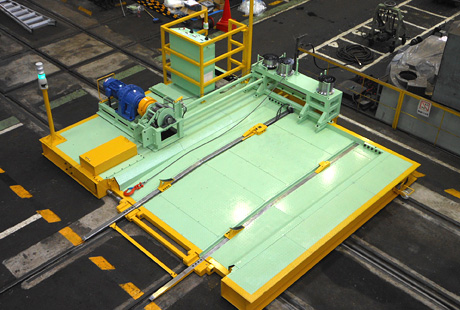

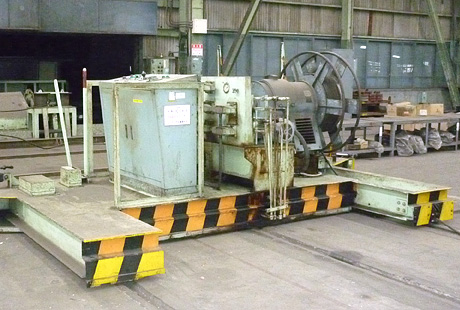

台車搬送用トラバーサー

製品の特長
  • 台車をワイヤーで巻上げ、搬送する装置です。
  • トラバース、台車巻上げ/巻き下ろし、トングレールの昇降動作はいずれもなめらかに動作します。
  • 操縦位置や操作ボタンは人間工学的にレイアウトされ、簡単に操作することが出来ます。
  • 各工場のご計画に合わせて設計製作いたします。
  • 油圧式、電動式、いずれも納品実績が有り、ご要望に合わせてご製作いたします。
  • 製品動画
  • 製品画像
  • 台車搬送用トラバーサー
  • 台車搬送用トラバーサー
  • 台車搬送用トラバーサー
  • 台車搬送用トラバーサー
  • 台車搬送用トラバーサー
  • 台車搬送用トラバーサー
  • 台車搬送用トラバーサー
  • 台車搬送用トラバーサー
  • 台車搬送用トラバーサー

製品カタログをダウンロード

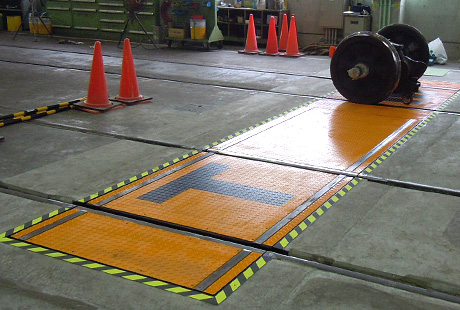

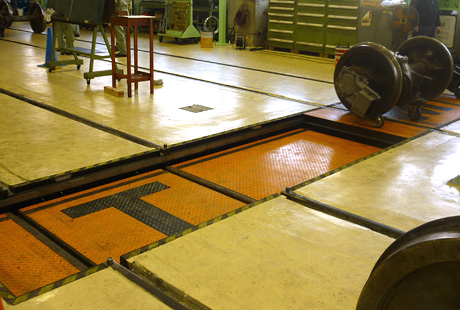

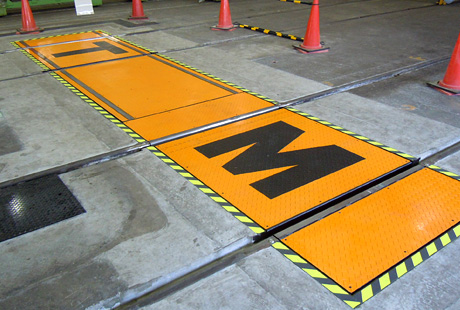

輪軸搬送用トラバーサー

製品の特長
  • 輪軸整備ラインで、従来はターンテーブルで遠回りしていた動線を、より直線的に移動するために開発されたトラバーサーです。
  • 床面埋込み式で、通常時はフラットとなり転落や転倒の心配がありません。
  • 必要な装置の厚さは450mmと非常に薄いので、床工事の負担も少なく済みます。
  • 動作は非常になめらかです。
  • トラバース中に他の輪軸が侵入しないよう、装置のレール出入り口に安全ピンが装備されています。また、トラバース中に装置内に人や物が侵入すると緊急停止するよう安全センサーが装備されています。
  • 各工場のご計画に合わせて設計製作いたします。
  • 製品動画
  • 製品画像
  • 輪軸搬送用トラバーサー
  • 輪軸搬送用トラバーサー
  • 輪軸搬送用トラバーサー

製品カタログをダウンロード

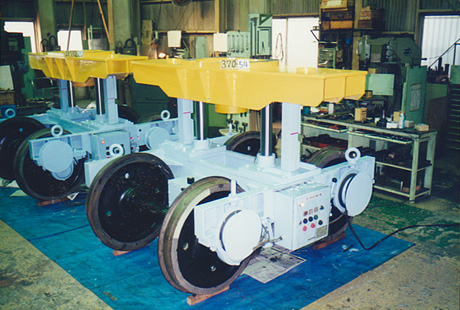

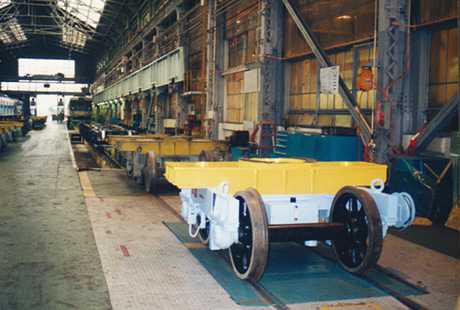

車体昇降仮台車

製品の特長
  • 台車を切り離した後の、車体を軌道上に支持する装置です。
    2台1組で車体を受けます。走行は手動、自走方式があります。
    本装置は、油圧シリンダーで昇降し、落下防止機構を備え、2段階の高さに保持します。
  • 製品画像
  • 車体昇降仮台車
  • 車体昇降仮台車

製品カタログをダウンロード

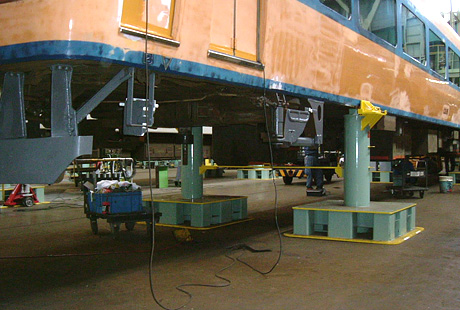

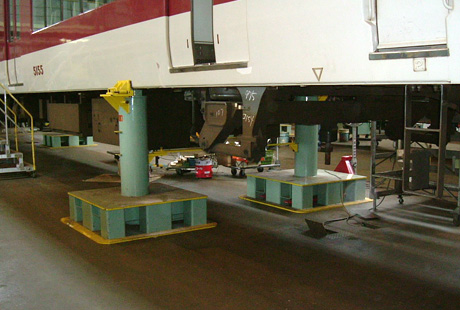

車体受け装置

製品の特長
  • 台車を切り離した後の、車体を支持する装置です。
  • 4台1組で車体を支持する車体受け架台で、耐震仕様とした安全設計です。
  • 耐震仕様でない、移動用車輪付きの標準タイプの車体受け架台も多数納入実績がございます。
  • ご希望があれば、車両に合わせたアタッチメントも設計いたします。
  • 製品画像
  • 車体受け装置
  • 車体受け装置

製品カタログをダウンロード

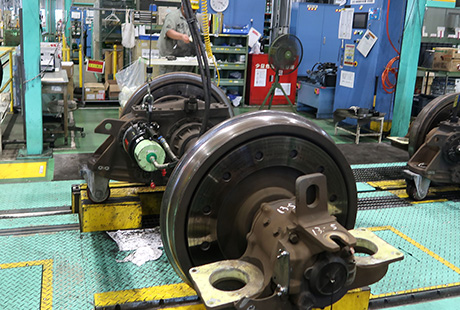

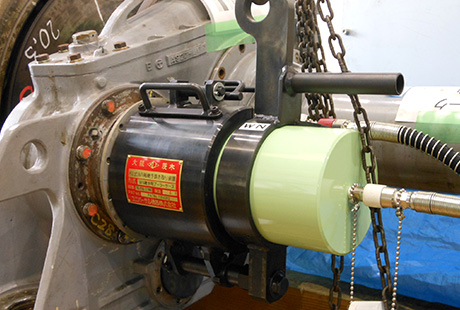

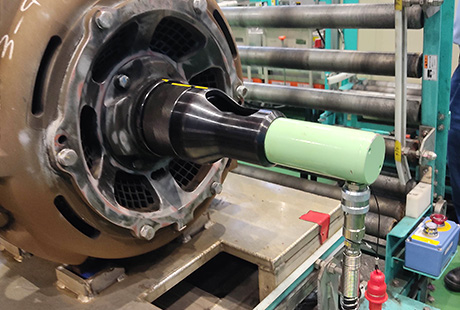

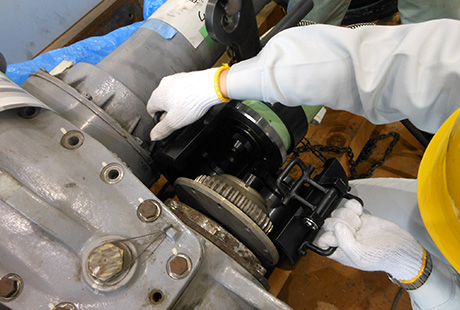

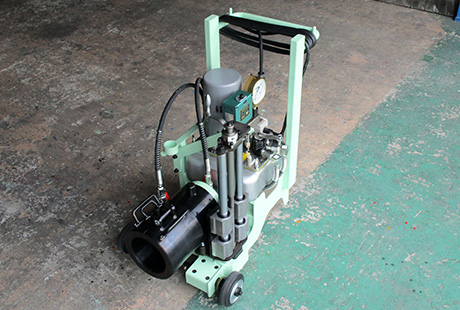

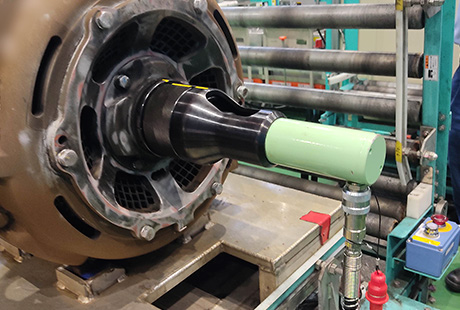

油圧軸継手抜取機

製品の特長
  • WN継手やTD継手等の接合を外す為の油圧プーラーです。
  • 多数の納入実績が有る、信頼性の高い商品です。
  • 各種継ぎ手の形状に合わせて、専用設計いたします。
  • 据え置き式、吊り下げ式など、使い方のご要望に合わせて製作いたします。
  • 製品動画
  • 製品画像
  • 油圧軸継手抜取機
  • 油圧軸継手抜取機
  • 油圧軸継手抜取機
  • 油圧軸継手抜取機
  • 油圧軸継手抜取機
  • 油圧軸継手抜取機

製品カタログをダウンロード

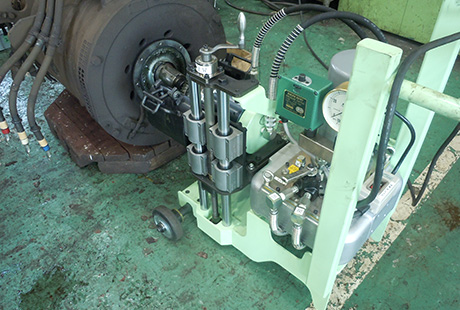

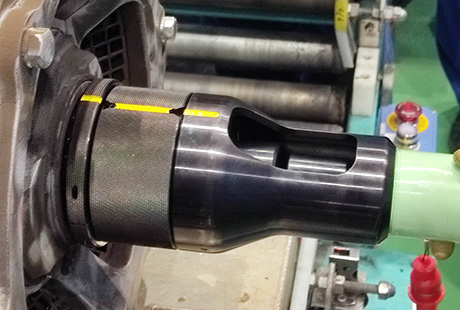

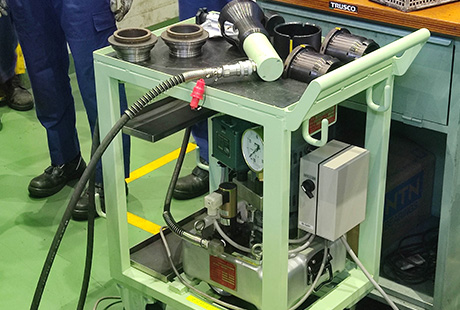

主電動機油切り抜取装置

製品の特長
  • 主電動機の油切りを簡単確実に抜き取る軽量、コンパクトな油圧装置です。
  • 特殊鋼製で非常に軽量なので、作業者に負担を掛けません!
  • 工具不要で容易かつ確実に取り付けることができます!
  • 割型部は非常に精度よく加工されており、ワークを痛めにくい形状です!
  • 製品動画
  • 製品画像
  • 主電動機油切り抜取装置
  • 主電動機油切り抜取装置
  • 主電動機油切り抜取装置

製品カタログをダウンロード

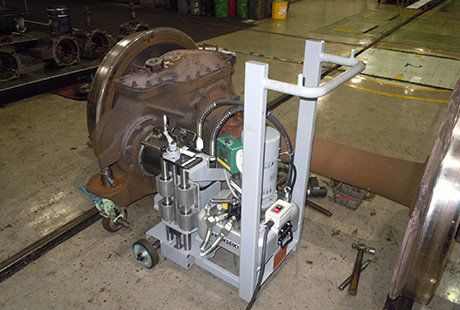

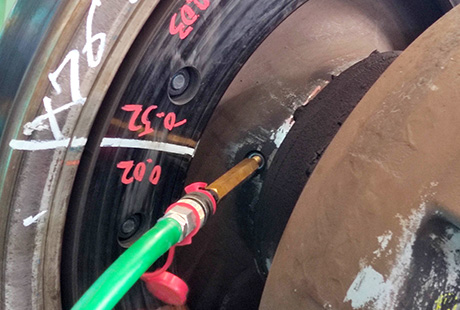

圧油装置

製品の特長
  • 本装置は、車輪軸から車輪や大歯車を抜き取る際、圧入部に高圧で油を送り込み抜き取りし易くする為の装置です。
  • 圧力は最大200MPaの超高圧で、確実に注油します!
  • コンパクトなワゴンタイプで取り回しやすく、邪魔になりません!
  • 6輪仕様で、工場内の軌道も気にせず楽に移動できます。
  • 製品動画
  • 製品画像
  • 圧油装置
  • 圧油装置
  • 圧油装置

製品カタログをダウンロード

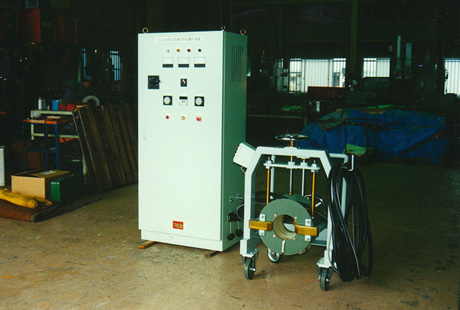

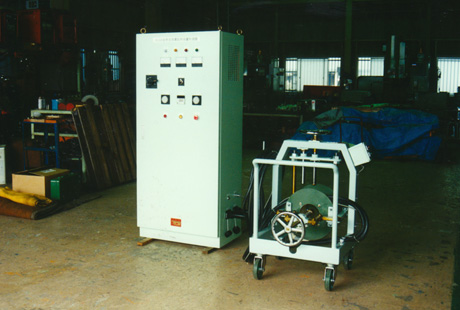

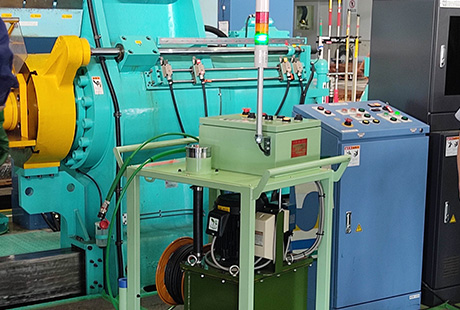

インナーレース加熱装置

製品の特長
  • 車軸のベアリングインナーレースを表面から加熱し、軸との温度差を与え、両者の熱膨張の差を利用してインナーレースを容易に脱着する装置です。
  • 電磁誘導加熱部と、手動プーラー機構が一体となった装置で、加熱直後に素早くプーリング作業を行うことが出来ます。
  • 製品画像
  • インナーレース加熱装置
  • インナーレース加熱装置

製品カタログをダウンロード

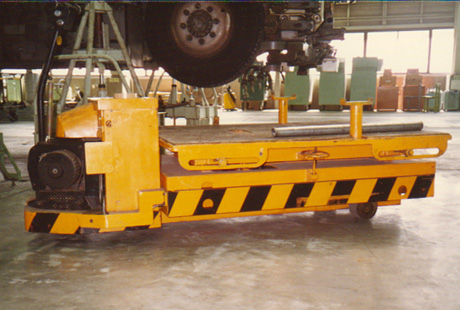

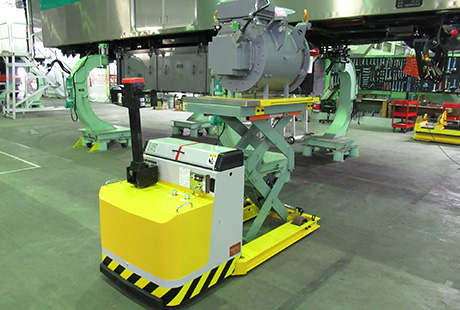

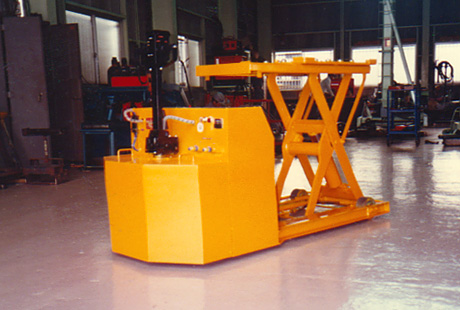

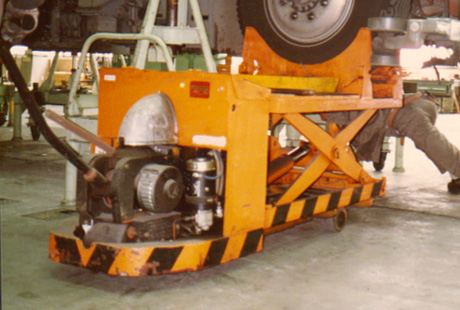

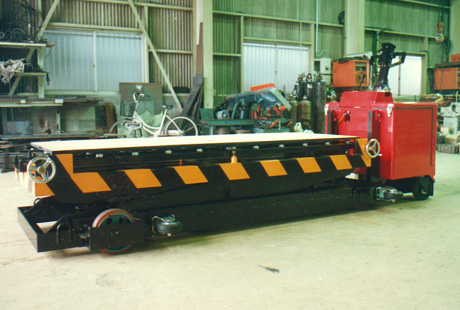

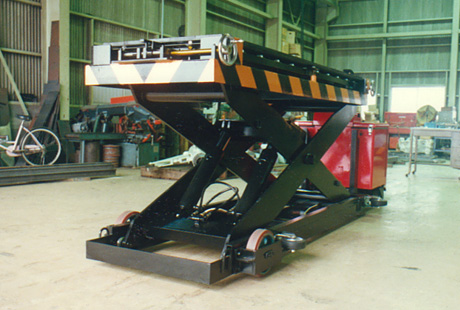

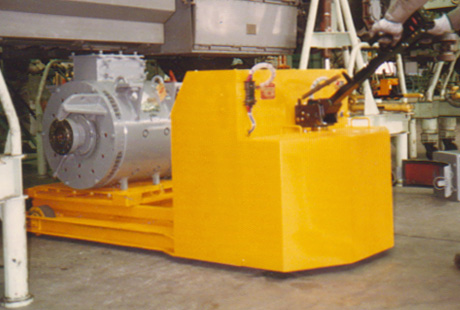

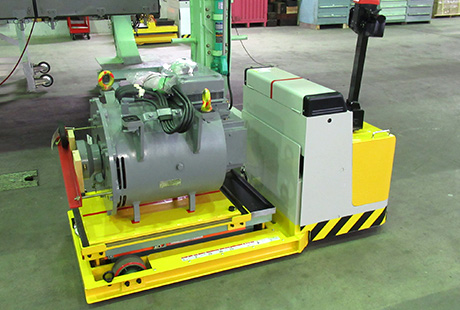

床下機器脱着機

製品の特長
  • 多数の納入実績が有り、そのほとんどがオーダーメイドです。積載物に合わせて、積載荷重、ストローク、天板等オリジナルでご提案させていただきます。
  • 大型MG、トルクコンバーターの装着、位置合わせをしやすいよう、自由にスライドする天板を備えています。
  • スライド天板は手動、電動いずれも製作可能です。
  • 製品画像
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機
  • 床下機器脱着機

製品カタログをダウンロード

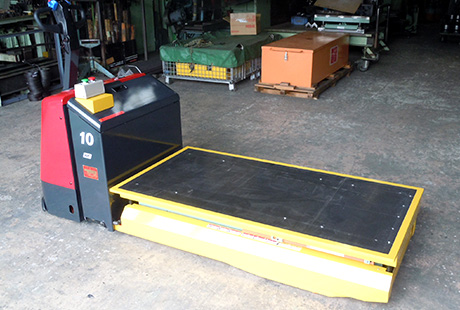

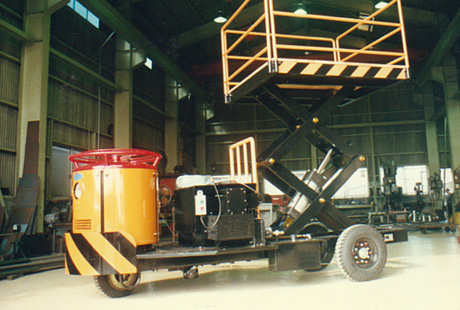

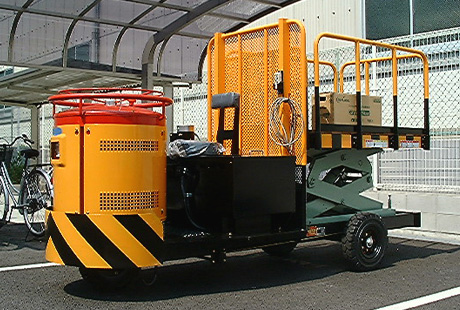

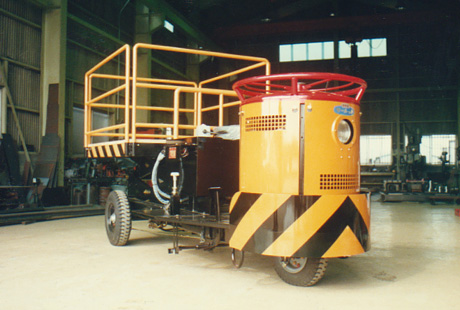

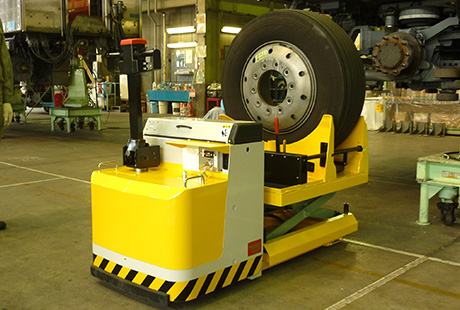

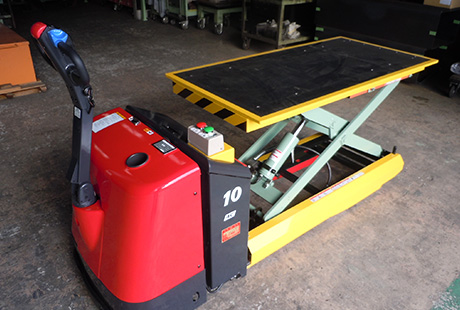

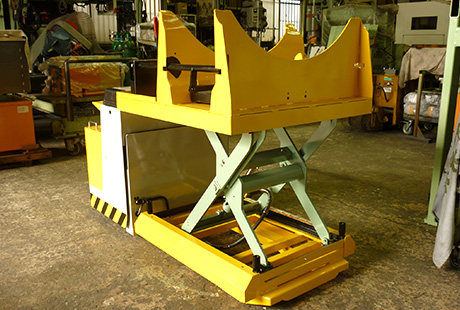

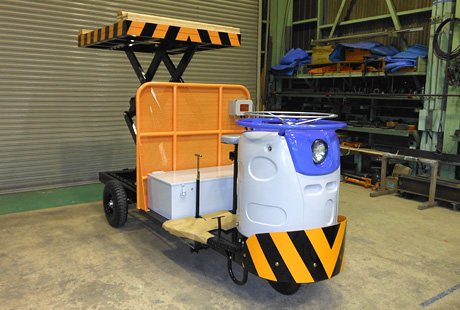

テーブルリフト付運搬車

製品の特長
  • 多数の納入実績が有り、そのほとんどがオーダーメイドです。積載物に合わせて、積載荷重、ストローク、天板等オリジナルでご提案させていただきます。
  • 位置合わせをしやすいよう、自由にスライドする天板や、積載物が転がらないようにするブラケットなど、細かな部分まで丁寧にご対応させていただきます。
  • 製品画像
  • テーブルリフト付運搬車
  • テーブルリフト付運搬車
  • テーブルリフト付運搬車
  • テーブルリフト付運搬車
  • テーブルリフト付運搬車

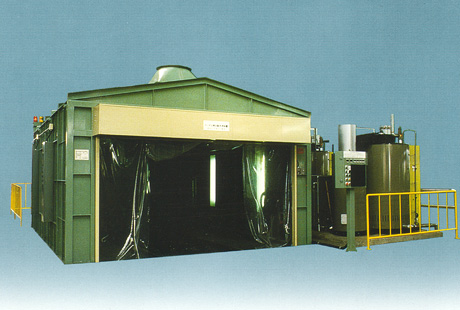

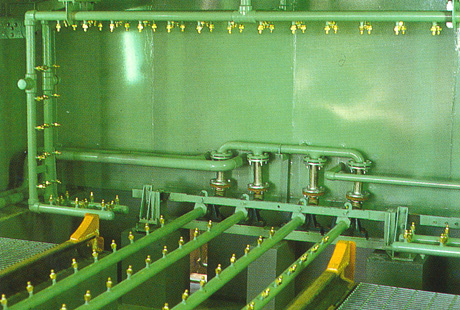

台車自動洗浄装置

製品の特長
  • ワークに適した洗浄プログラムの設定ができます。
  • 汚れに応じて、洗浄プログラムの調整が可能です。
  • 工場のレイアウトに合わせて、出入口が同じもしくは通り抜けのいずれにも対応可能です。
  • 製品画像
  • 台車自動洗浄装置
  • 台車自動洗浄装置

製品カタログをダウンロード

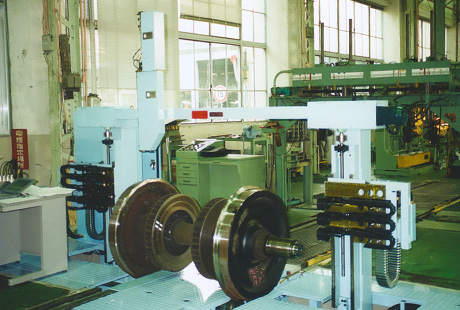

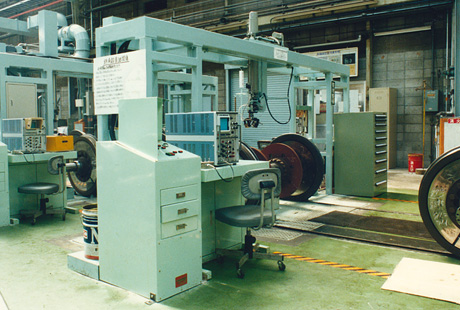

超音波車軸探傷装置

製品の特長
  • 車軸に超音波を発信し、傷のエコーを検出して傷の有無や大きさを調査する装置です。
  • 輪軸清磨装置や輪軸回転装置などと組み合わせたラインのご提案もさせていただきます。
  • 製品画像
  • 超音波車軸探傷装置
  • 超音波車軸探傷装置

製品カタログをダウンロード

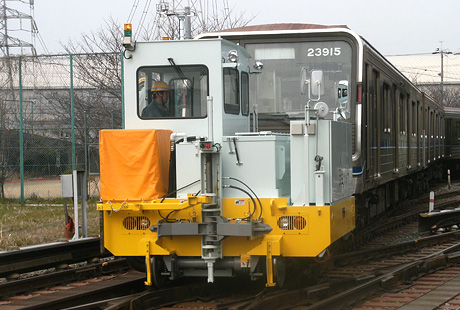

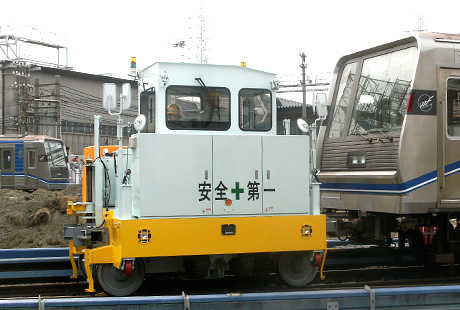

バッテリー式車両牽引車

製品の特長
  • 環境に優しいバッテリー式の車両牽引車です。
  • 6両から最大10両とバラエティーに富んだ牽引能力!
  • バッテリー駆動で音も静か、作業効率も上がります!
  • 小型で大きな牽引力を発揮します!
  • 製品画像
  • バッテリー式車両牽引車
  • バッテリー式車両牽引車
  • バッテリー式車両牽引車
  • バッテリー式車両牽引車
  • バッテリー式車両牽引車

製品カタログをダウンロード

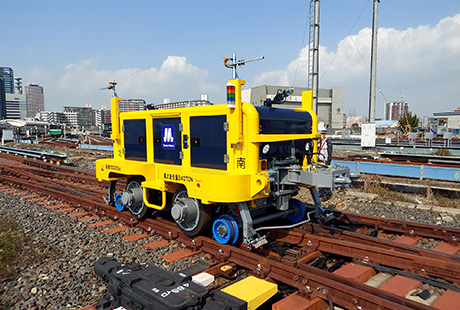

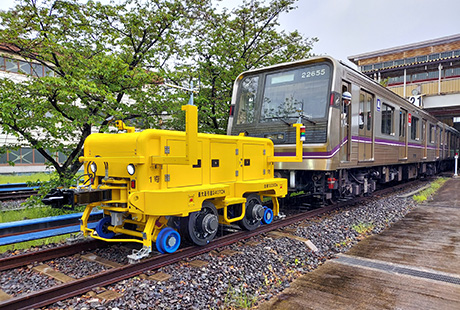

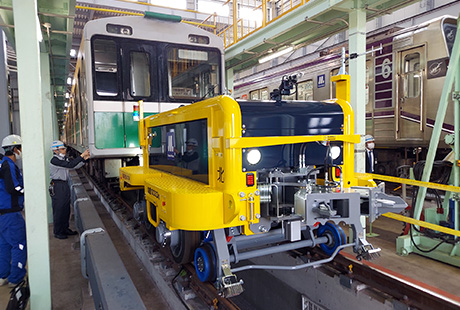

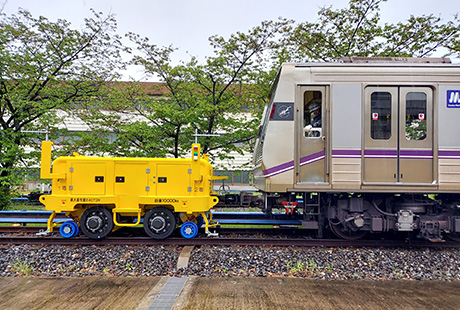

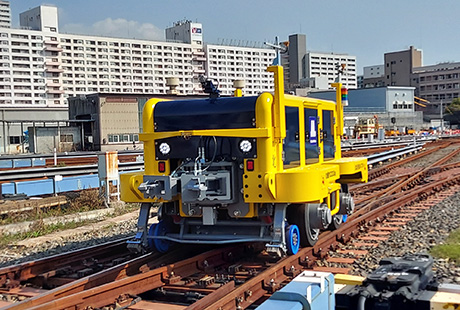

バッテリー式軌陸両用機関車
(牽引車)

製品の特長
  • バッテリー式軌陸両用機関車は、37kWインバーターモーターによる駆動で、電車6両(240t)を牽引することが出来ます。
  • 排気ガスを出さないバッテリー式のクリーンな電動牽引車です。
  • 軌条用車輪と路上用タイヤを備え、簡単な操作でどちらも走行することが出来ます。
  • 製品動画
  • 製品画像
  • バッテリー式軌陸両用機関車(牽引車)
  • バッテリー式軌陸両用機関車(牽引車)

製品カタログをダウンロード

上記主要商品の他に、誘導加熱装置、各種ターンテーブル、輪軸回転装置など、車両整備用の機器工具類は数えきれない納品実績がございます。
特注対応や各種オーバーホールなども可能ですので、お気軽にご相談ください。
